Паровий котел ДКВр-6,5 (газ, мазут, рідке паливо), Паровий котел на рідкому паливі, Котел паровий на газу

ДКВР-2,5; 4; 6,5; 10; 20 з газомазутними топками - двобарабанні, вертикально-водотрубні, призначені для вироблення насиченої пари, що йде на технологічні потреби промислових підприємств, системи опалення, вентиляції та гарячого водопостачання.
Переваги

• Надійна гідравлічна та аеродинамічна схема роботи котла забезпечує високий ККД – до 91%.
• низький рівень витрат на експлуатацію та обслуговування.
• котел ДКВР має збірну конструкцію, що дозволяє монтувати його в котельні, не руйнуючи стін, та швидко підключити до вже існуючих систем.
• можливе переведення котла з одного виду палива на інший.
• широкий діапазон регулювання продуктивності (від 40 до 150% від номіналу) дозволяє використовувати котел з максимальною ефективністю та значно економити витрати на теплоенергопостачання.
• Можливість переведення котла у водогрійний режим.
• Конструкція котла дозволяє використовувати на замовлення різні варіанти комплектації КВП, автоматизовані пальники.

Технічні характеристики та комплектація котлів ДКВР

* При газі Qрасч.8525 ккал/кг, мазуті Qрозр.9170 ккал/кг.

Примітка. Для комплектації казанів ДКВР-2,5; 4; 6,5; 10 при спалюванні газу та мазуту застосовуються двозонні вихрові газомазутні пальники типу ГМГ. З метою економії палива, покращення параметрів пари котли комплектуються автоматизованими блочними пальниками типу Cib Unigas, Weishaupt.

Пристрій та принцип роботи котла серії ДКВР
Конструктивна схема котлів серії ДКВР паропродуктивністю до 10 т/год однаково незалежна від палива, що використовується, і застосовуваного топкового пристрою.

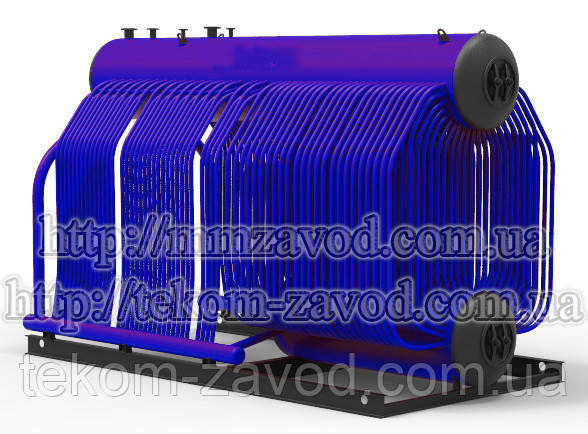

Котел має верхній довгий і нижній короткий барабани, розташовані вздовж осі котла,

екрановану камеру топки і розвинений кип'ятильний пучок з гнутих труб. Для усунення затягування полум'я в пучок та зменшення втрат із винесенням та хімічним недопалом топкова камера котлів ДКВР-2,5; ДКВР-4; ДКВР-6,5 ділиться шамотною перегородкою на дві частини: власне топку та камеру догоряння. На казанах ДКВР-10 камера догоряння відокремлюється від топки трубами заднього екрану. Між першим та другим рядами труб котельного пучка всіх котлів також встановлюється шамотна перегородка, що відокремлює пучок від камери догоряння.

Усередині котельного пучка є чавунна перегородка, яка ділить його на перший і другий газоходи та забезпечує горизонтальний розворот газів у пучках при поперечному обмиванні труб.

Вхід газів з топки в камеру догоряння та вихід газів з котла – асиметричні. За наявності пароперегрівача частина окропу не встановлюється; пароперегрівачі розміщуються в першому газоході після другого-третього рядів окропу.

Для огляду барабанів та встановлення в них пристроїв, а також для чищення труб на днищах є овальні лази розміром 325×400 мм.

Барабани внутрішнім діаметром 1000 мм на тиск 1,4 МПа виготовляються із сталі 16ГС або 09Г2С та мають товщину стінки 13 мм. Екрани та кип'ятільні пучки котлів виконуються із сталевих безшовних труб.

Для видалення відкладень шламу в котлах є торцеві лючки на нижніх камерах екранів, для періодичного продування камер є штуцери діаметром 32×3 мм.

Циркуляційна схема котла ДКВР

• Поживна вода надходить у верхній барабан по двох поживних лініях, звідки по останніх рядах труб конвективного пучка надходить у нижній барабан. Живлення екранів проводиться необігріваними трубами з верхнього та нижнього барабанів. Фронтовий екран котла ДКВР-10 живиться водою із опускних труб верхнього барабана, задній екран – опускних труб нижнього барабана. Пароводяна суміш з екранів та підйомних труб пучка надходить у верхній барабан.

Усі котли забезпечені внутрішньобарабанними паросепараційними пристроями для одержання пари.

Котли ДКВР-2,5, ДКВР-4 та ДКВР-6,5, постачання яких може здійснюватися одним транспортабельним блоком та в розібраному вигляді, мають опорну раму зварної конструкції, виконану із сталевого прокату.

Казани ДКВР-10 опорної рами не мають. Нерухливою, жорстко закріпленою точкою казана є передня опора нижнього барабана. Інші опори нижнього барабана та камер бічних екранів виконані ковзними. Камери фронтового та заднього екранів кріпляться кронштейнами до обдувного каркаса. Камери бокових екранів кріпляться до опорної рами.

Котел забезпечений контрольно-вимірювальними приладами та необхідною арматурою:

• запобіжні клапани,
• манометри та триходові крани до них,
• рамки покажчиків рівня зі склом та запірні пристрої покажчиків рівня,
• запірні вентилі та зворотні клапани живлення котлів,
• запірні вентилі продування барабанів, камер екранів, регулятора живлення,
• запірні вентилі відбору насиченої пари,
• запірні вентилі на лінії обдування та прогрівання нижнього барабана при розпалюванні котлів (для котлів ДКВР-10),
• вентилі для спуску води з нижнього барабана,
• запірні вентилі на лінії введення хімікатів,
• вентилі для відбору проб пари.

Для котлів ДКВР-10 поставляються також запірний та голчастий вентилі для безперервного продування верхнього барабана. На газоходах казанів встановлюється чавунна гарнітура.
