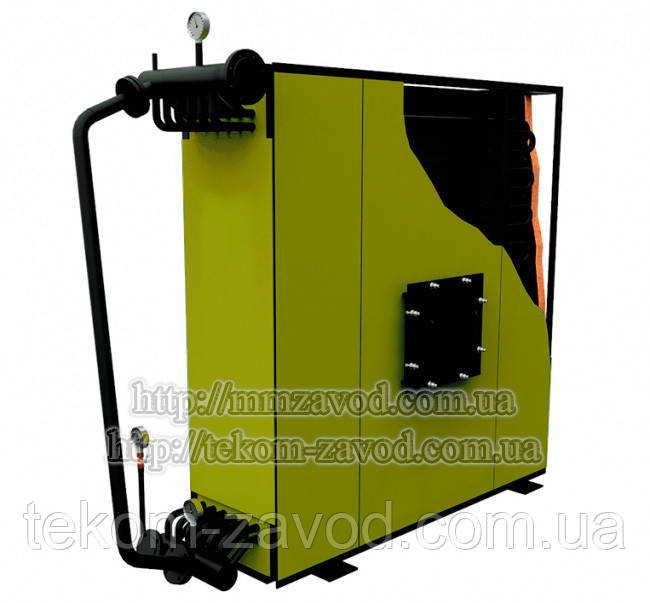

Економайзер сталевий БВЕС-1-2

Сталеві економайзери БВЕС застосовуються для використання тепла газів, що відходять серійно випускаються котлів типу КЕ, ДЕ і ДКВр тиском 1,4 МПа (14 кгс/см2), що працюють на газі. При цьому в котельнях має бути налагоджено автоматизовану роботу атмосферних барботажних деаераторів.

Сталевий економайзер, також як і чавунні, застосовуються як невідключні поверхні нагрівання. На живильній магістралі між котлом та економайзером запірна арматура не встановлюється.

Сталеві економайзери набираються із змійовиків завдовжки 1820 мм, виготовлених із труб Ø 28x3 мм із радусом згинання 50 мм. Місця згинання змійовиків відігнуті у бік на 5°, що дозволяє розмістити два змійовики в одній площині і виконати більш щільний коридорний пучок з кроками 51 = 70 мм і 52 = 50 мм. Число здвоєних змійовиків в одній колонці економайзерів для котлів типів ДКВР-2,5; ДКВР-6,5; ДКВр-10 становить 3,6, 9 та 12 шт.

Економайзери казанів типів ДКВр-2,5; ДКВр-4 і ДКВр-6,5 виконуються в дві колонки, розділені між собою окремою перегородкою. Гази проходять послідовно одну, потім іншу колонку. Сталевий економайзер казана типу ДКВр-6,5-13 може бути виконаний і в одну колонку. В одну колонку виконані економайзери котла типу ДКВр-10.

Розміри хвостових поверхонь нагріву для того чи іншого котла визначаються величинами температури газів, що розходяться, розрахованими при оптимальних значеннях швидкостей газів і оптимальних різницях температур на холодному кінці економайзера.

Розмір економічно найвигідніших швидкостей газів перебуває у межах 6-8 м/с. Величина швидкості газів для багатозольних палив повинна бути не нижче 9-10 м/с через небезпеку занесення золою хвостової поверхні нагріву.

Сталеві економайзери БВЕС-I-2, БВЕС-II-2, БВЕС-III-2 складаються з труб, зігнутих у вигляді змійовиків, ввальцованих або вварених у колектори круглого та квадратного перерізів. Сталеві економайзери повинні мати можливість відключатися від котла як по водяній, так і по газовій стороні, для чого вони обов'язково роблять обвідний трубопровід живлення і обвідний газохід крім економайзера. На живильному трубопроводі як перед барабаном, так і перед вхідним колектором сталевого економайзера встановлюють запірні вентилі та зворотні клапани.

Умови експлуатації сталевого економайзера БЗЕЗ:

- закриті приміщення або під навісом із встановленням на підкладки

- застосування сталевих економайзерів потребує надійної роботи деаераційних установок та нижчого вмісту кисню в поживній воді, тому в таких котельнях необхідна установка деаераторів атмосферного типу
