від 510 000 ₴

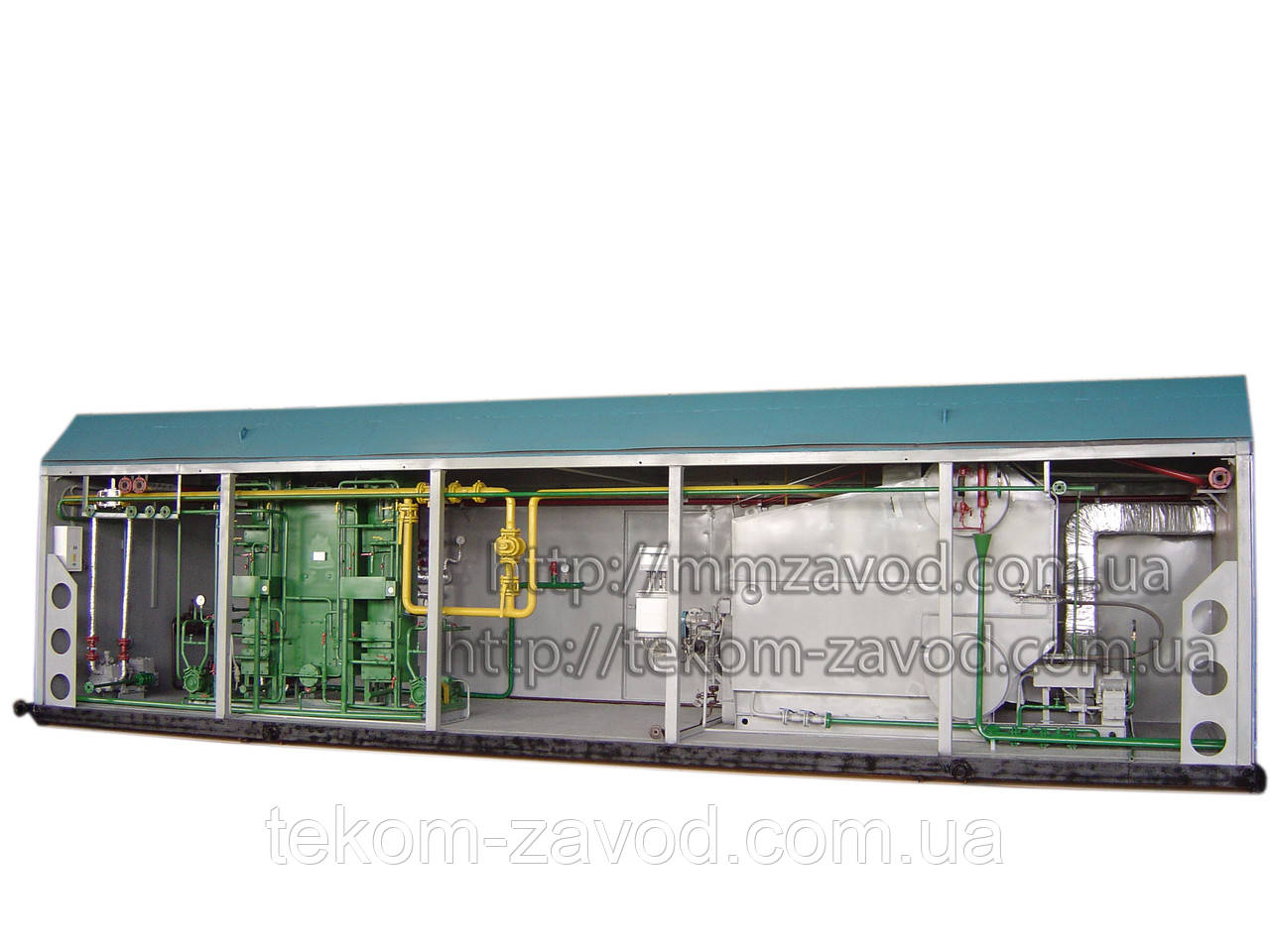

Транспортабельна парова котельна установка ТКУ-1,8М призначена для вироблення насиченої пари, що використовується для технічних потреб різних споживачів.
Котельня являє собою технічний комплекс обладнання повної заводської готовності, встановлений у боксах та розрахований для експлуатації на відкритому майданчику (виконання У, категорія I за ГОСТ 15150-69).
Конструкція котельні забезпечує її встановлення в районах сейсмічності до 8 балів.
Паливо – мазут, дизель, пічне.
Котельня забезпечує нормальну роботу за таких умов:
- Зміна температури зовнішнього повітря від -45°С до +50°С;
- відносна вологість навколишнього повітря 80% при +20°С та 100% при +25°С;
- вітрове навантаження до I – I I районо по СНиП 11-6-74;
- Атмосферні конденсовані опади (роса, дощ, сніг, іній).
Котельня стійко працює в діапазоні змін паропродуктивності 30 ÷ 100 %.
Витрата палива при номінальній паропродуктивності 220 м3/год.
склад
Котельня являє собою транспортабельне приміщення (бокс), в якому розміщено таке обладнання та системи:
- паровий котел Е-2,5-0,9ГМН з пальниковим пристроєм;
- система паливна (газопроводи котельні);
- система електрообладнання, опалення та вентиляції;
- Система автоматичного управління;
- система харчування.
- котельня комплектується трубою димовою, дефлекторами та коробами для з'єднання з димовою трубою.
Пристрій та робота
У котельні встановлюється паровий котел Е-2,5-0,9ГМН, призначений для отримання насиченої пари абсолютним тиском 0,9 МПа (9,0 кгс/см2).
Система харчування.
Система живлення котла призначена для доведення якості поживної води до параметрів, що висуваються до поживної води парових котлів відповідно до вимог ГОСТ 20995-75 та подачі її в котел.
У систему харчування входять:
1. Водопідготовча установка;
2. Бак поживної води для зберігання запасу поживної води;
3. Два поживні насоси котла (основний та резервний);
4. Трубопроводи та арматура;
5. КВП та елементи автоматики, що забезпечують автоматичну підтримку рівня в поживному баку та автоматичне харчування котла, що входять до системи управління роботою котельні.
Паливна система.
Система паливна котельня призначена для подачі палива до пальника котла. У систему паливну входять:
- трубопроводи та ручна арматура на лініях подачі газу до пальника котла;
- блоки електромагнітних клапанів для виконання операцій пуску, регулювання, захисту казана;
- контрольно-вимірювальні прилади для контролю параметрів газової системи;
- відсічний електромагнітний клапан для припинення подачі газу при загазованості приміщення котельні;
- пальник котла Е-2,5-0,9 ГМН типу РГМГ, ГМГ, CIB Unigas (Італія), Weishaupt (Німеччина) та ін.
Бокс котельної установки.
Бокс дозволяють експлуатувати котельню за температури навколишнього повітря до - 45°С.
Підлога стіни та дах боксу утеплені мінераловатними матами. Дах боксу знімний.
На стінах є панелі для виведення трубопроводів пари, введення поживної води та палива.
На даху модуля встановлюються дефлектори, а на торцевій стіні боксу жалюзійні листи для забору зовнішнього повітря вентиляційно-опалювальною установкою. Дефлектори та вентиляційно-опалювальна установка забезпечують подачу необхідної кількості повітря для роботи пальників та триразового обміну внутрішньокотельного повітря.
Контрольно-вимірювальні прилади.
У котельні застосовані прилади для вимірювання:
- температури та тиску поживної води перед котлами;
- температури газів, що йдуть;
- тиску пари та рівня в барабанах котлів;
- тиску пари в паровому колекторі;
- тиску повітря та газу перед пальником та газу в мережі;
- тиск води до фільтрів ВПУ.
Транспортування
Котельня транспортується на відкритій залізничній платформі, габариті «01-Т» ГОСТ 9238-83.
Категорія транспортування 8 згідно з ГОСТ 15150-69.
Бокси котельні, труба димова обладнані стропувальними пристроями для встановлення та кріплення їх на транспортному засобі.
Можливе транспортування автомобільним та іншими видами транспорту.

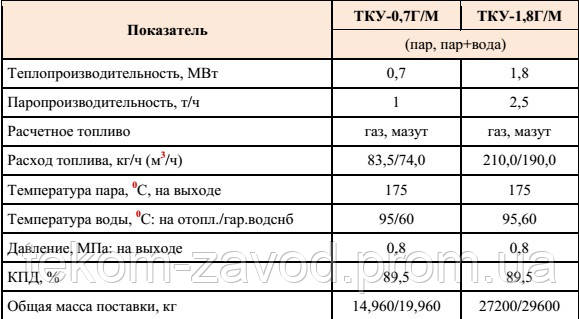

Основні | |
---|---|
Гарантійний термін | 12 міс |
Країна виробник | Україна |
Номінальна теплопродуктивність | 1.8 МВт |
Тип встановлюваних котлів | Парові котли |
Види палива | Рідке |
