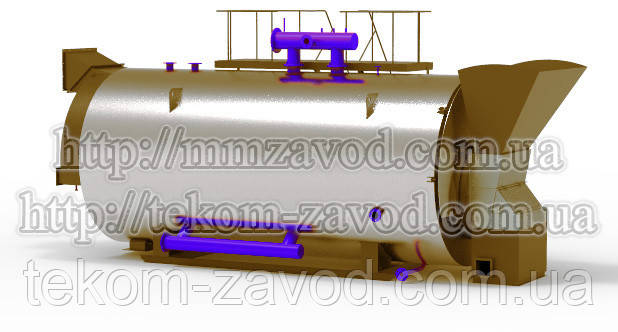

Котел водогрійний КСВ-Р-2.9-110 (польський, паливо - вугілля)

Котли сталеві водогрійні КСВ-Р-2,9-110 та КСВ-Р-5,0-110 працюють на твердому паливі, призначені для вироблення гарячої води з температурою до110 °С, що використовується для технологічних та опалювальних потреб комунальних підприємств, підприємств промисловості, сільського господарства, інше. Область застосування – стаціонарні опалювальні котельні.

Склад котла

Котел сталевий водогрійний КСВ-Р складається з наступних основних складових частин:

1 - трубної системи

2 - теплоізоляція з обшивкою

3 - топкового пристрою

Пристрій та робота котла

Трубна система КСВ-Р складається з трьох основних вузлів:

1 – гладкої жарової труби з поворотною камерою,

2 – труб конвективної поверхні нагріву,

3 – циліндричного горизонтального корпусу, обмеженого двома твердими днищами;

К1 – запобіжні клапани – 2 шт. Ду125;

К2 - відбір води - 2 шт. Ду200;

К3 - повітряник Ду15;

К4 - введення води в живильний колектор Ду250;

К5 - підживлення води Ду80;

К6 – дренаж води Ду65.

Трубна система КСВ-Р

Димогарні труби кріпляться до трубних ґрат зварюванням з попереднім ущільнюючим підвальцюванням.

На фронті котла, у жаровій трубі встановлено топку (прямий хід). Горіння палива відбувається у жаровій трубі. Для стабілізації горіння передня частина жарової труби футерована жароупорним бетоном.

З жарової труби через внутрішню охолоджену поворотну камеру продукти згоряння потрапляють у перший конвективний пучок, утворений поруч труб і прямують до фронту котла, де розвертаються у винесеній поворотній камері на 180° і прямують у другий пучок і далі в димову коробку.

Для доступу до труб першого та другого конвективних пучків у поворотній камері встановлена ​​кришка.

На верхній утворюючій циліндричній обічайці корпусу розташовані патрубки відведення мережної води, патрубки запобіжних клапанів, штуцера для приєднання манометра, повітряника та введення хімреагентів. Підведення води здійснюється через живильний колектор знизу казана. Розташування живильного колектора може бути лівостороннім або правостороннім.

Зовнішня поверхня корпусу котла покрита тепловою ізоляцією та декоративною металевою обшивкою.
