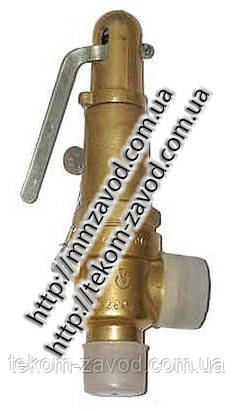

Клапан запобіжний УФ 55105-025

Клапан запобіжний автоматичний латунний призначений для автоматичного випуску робочого середовища при перевищенні тиску в котлах типу Е. Застосовуються як запобіжний пристрій для захисту обладнання від недопустимого тиску за допомогою скидання надлишку робочого середовища на трубопроводах рідких та газоподібних середовищ у газовому, хімічному, нафтохімічному, енергетичному та інших. галузей промисловості.

Клапан має пристрій для ручного примусового підриву - підрив клапана за наявності робочого тиску у вхідному патрубку

настановне положення клапана - вертикальне, ковпаком догори

запобіжний клапан прямої дії

напрям подачі середовища - під золотник

ущільнення в затворі - метал по металу

висока надійність в експлуатації

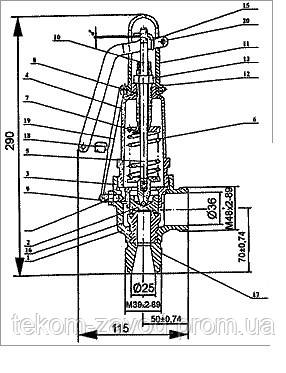

Схема запобіжного клапана 17Б5бк (УФ-55105) На схемі позначені: 1 - корпус, 2 - золотник, 3 - втулка напрямна, 4 - склянка, 5 - шток, 6 - пружина, 7 - опора, 8 - гвинт регулювальний, 9 - гвинт спеціальний, 10 – підрив, 11 – ковпак, 12 – гвинт, 13 – гайка, 14 – гайка, 15 – регулятор, 16 – корпус, 17 – сідло, 18 – пломба, 19 – дріт, 20 – шплінт.
