Запобіжний клапан СППКР, СППК4Р

Клапан СППК - скидний пружинний запобіжний клапан, який призначений для захисту установок, обладнання в нафтогазовій галузі від перевищення допустимого тиску та виникнення аварій.

Клапан запобіжний СППК використовують у нафтовмісних резервуарах, водогрійних та інших котлах, промислових ємностях і трубопроводах для автоматичного скидання робочого середовища в атмосферу (газоподібне робоче середовище) або відвідний трубопровід (рідке робоче середовище). Після того, як тиск знизився до потрібного значення, цей клапан припиняє скидання тиску. Розрахунок пропускної спроможності проводиться у разі ГОСТ 12.2.085.

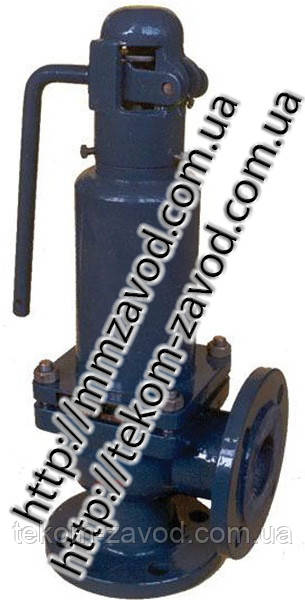

Клапан СППКр - це той же запобіжний клапан СППК, тільки в ньому додатково є пристрій для ручного відкриття та продування. Запобіжний клапан у стандартному виконанні йде без пристрою для ручного відкривання.

Приєднувальні розміри та розміри ущільнювальних поверхонь фланців скидних клапанів відповідають ГОСТ 12815-80.

Настановний тиск клапана СППК та СППКр заздалегідь встановлюється на вході в скидний клапан, при якому починається підйом золотника клапана та відкриття клапана. Регулювання запобіжного клапана на тиск початку відкриття виробник здійснює без протитиску на виході клапана (скидання випробувального середовища відбувається в атмосферу). Тиск початку відкриття (настановний тиск), на який необхідно налаштувати клапан, також необхідну дію протитиску, якщо воно є в системі на виході з клапана мають важливе значення при виборі клапана.

Напрямок подачі середовища в запобіжному клапані СППК зазвичай під золотник (визначається за стрілкою на корпусі). Зусилля стиснутої пружини притискає золотник до сідла. При перевищенні тиску робочого середовища понад встановлену величину, на золотник діє протилежно спрямована сила, яка стискає пружину і відкриває прохід для скидання робочого середовища. Після зниження тиску перед запобіжним пристроєм даного типу до потрібної межі золотник під дією зусилля пружини знову притискається до сідла, припиняючи скидання середовища.

Види запобіжних клапанів СППК:

Клапан запобіжний пружинний СППК буває із сильфоном (механізмом врівноваженого типу, який компенсує дію протитиску на виході із клапана). Сильфон у додатку захищає пружину скидного клапана від шкідливого впливу робочого середовища, його підвищеної та зниженої температури. Сильфонні клапани СППК, виконані зі сталі 12Х18Н9ТЛ, можуть використовуватися з робочими середовищами з температурою до - 1100С.

Виробництво клапанів СППК спрямоване на умовний тиск від 1,6 МПа до 16 МПа.
