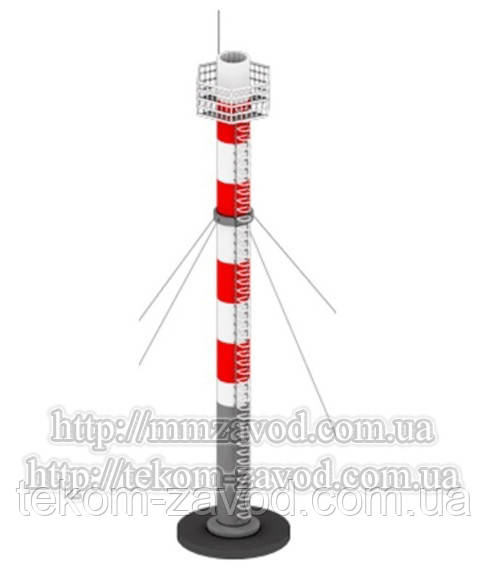

Димова труба на розтяжках (на відтяжках)

Найбільш економічними в плані конструкції і монтажу є одноствольні металеві труби на розтяжках. Основними перевагами таких труб є невелика вартість, зручність і відносна простота процесу монтажу.
Труби конструктивно складаються з декількох секцій, зручних для перевезення і монтажу на місці експлуатації.

Для відведення димових газів від парових котлів серії «Е», «ДЕ», «КЕ», «ДКВр» та інших, а також блочних котелень «МКУ», УКМ» і «БТКВУ» завод виготовляє наступні одноствольні металеві труби на розтяжках:

1. Ø 400 мм, висота Н = 20 м.

2. Ø 450 мм, висота Н = 30 м.

3. Ø 500 мм, висота Н = 30 м.

4. Ø 620 мм, висота Н = 30 м.

5. Ø 760 мм, висота Н = 30 м.

6. Та інші

Труби виготовляють методом вальцювання сталевих листів в обичайки (секції). Стикуються секції на потрібну довжину на місці монтажу труби. Стовбур нижньої секції димової труби кріплять до цокольної плиті ребрами жорсткості для забезпечення міцності з'єднання в місцях кріплення труби до фундаменту. Всі стикові шви виконані з повним проваром по товщині з подальшим контролем фізичними методами (за ГОСТ 23118-99).
Для забезпечення стійкості, димова труба забезпечується одним-двома поясами розтяжок, розташованих під кутом 120° в плані.
Газовідвідний ствол димової труби обладнаний відведенням конденсату і оглядовим люком.
Нижня секція димової труби виготовляються з листової сталі товщиною 5 мм

Збірка і монтаж димової труби здійснюється Споживачем на місці монтажу. Можливо замовити монтаж у нашій монтажної бригади
Єдиним недоліком даної конструкції є необхідність великої площі для розміщення «биків» для кріплення розтяжок.
Термін служби в залежності від умов експлуатації може становити 15 - 30 років.

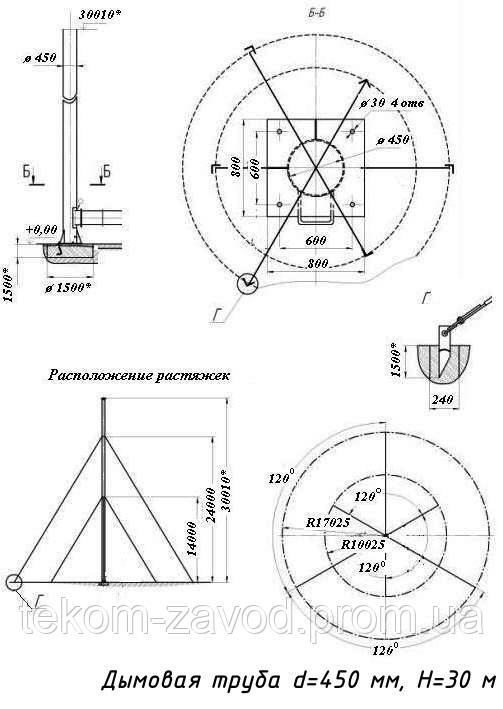

Поставка труб довжиною 30 м Споживачеві проводиться двома секціями довжиною 3 м згідно схеми.
