Пальникові пристрої РГМГ-1, РГМГ-2, РГМГ-3

Пальникові пристрої РГМГ-1, РГМГ-2, РГМГ-3

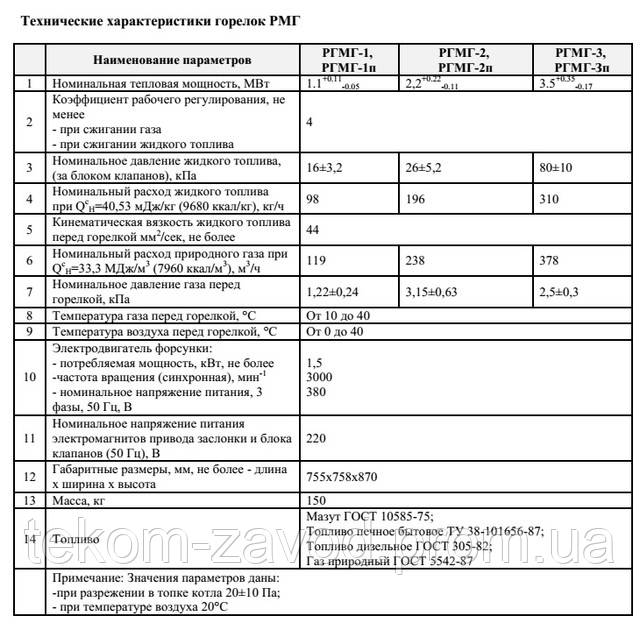

Газомазутні уніфіковані пальники РГМГ-1; РГМГ-2; РГМГ-3 призначені для роздільного спалювання природного газу низького тиску або мазуту, а пальники РГМГ-1; РГМГ-2п; РГМГ-Зп – природного газу низького тиску, легкого рідкого палива (дизельного, пічного побутового) або мазуту в топках котлів типу Е та КВ-ГМ відповідної теплової потужності.

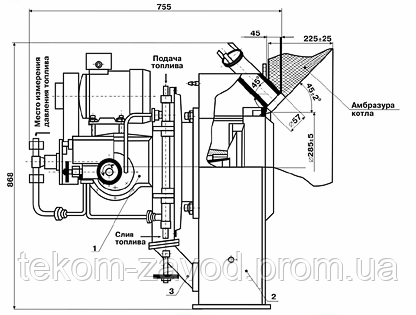

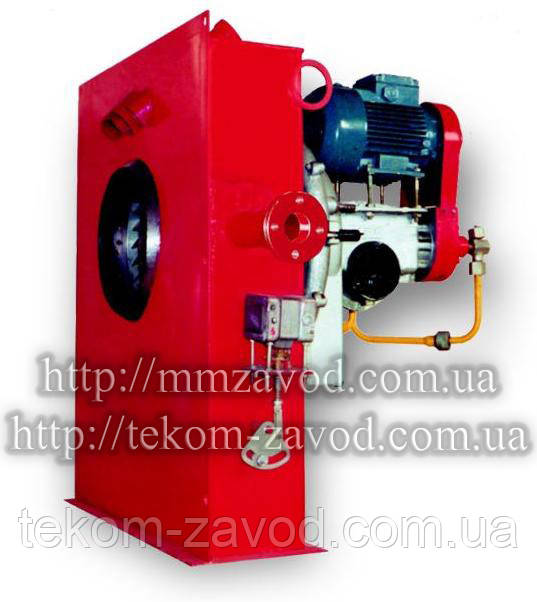

1. Ротаційна форсунка 2. Газоповітряний короб (ГГ-1, ГГ-2, ГГ-3) 3. Патрубок первинного повітря

Форсунки ротаційні Р-200, Р-200п, Р-300, Р-З00п

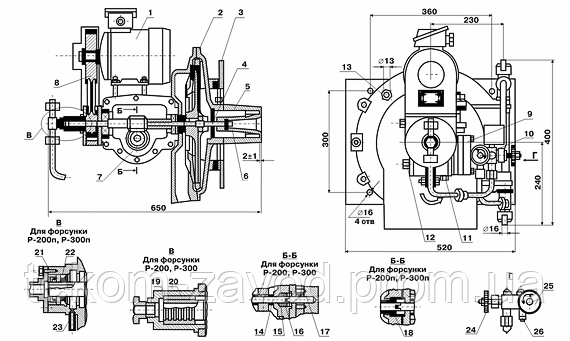

Електродвигун; 2. Вентилятор; 3. Монтажна плита; 4. Вал форсунки; 5. Конфузор; 6. Розпилююча склянка; 7. Редуктор; 8. Ремінна передача; 9. Насос; 10. Блок клапанів; 11 та 12. Пробки; 13. Штуцер; 14. Валик редуктора; 15. Набивання; 16. Затискна гайка; 17. Валик насоса; 18. Манжета; 19. Корпус; 20. Втулка; 21. Манжета; 22. Кільця; 23. Трубка; 24. Регулятор тиску; 25. Ручний регулятор подачі; 26. Гвинт регулювальний. Газоповітряний короб (ГГ-1, ГГ-2, ГГ-3)

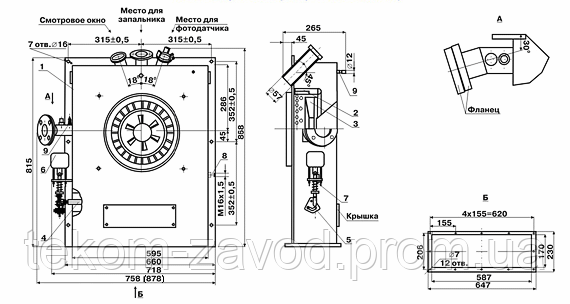

1. Короб повітряний; 2. Колектор газовий; 3. Завихрювач; 4. Заслінка; 5. Сектор; 6. Електромагніт; 7. Гвинт регулювальний; 8. Штуцер; 9. Ніпель
