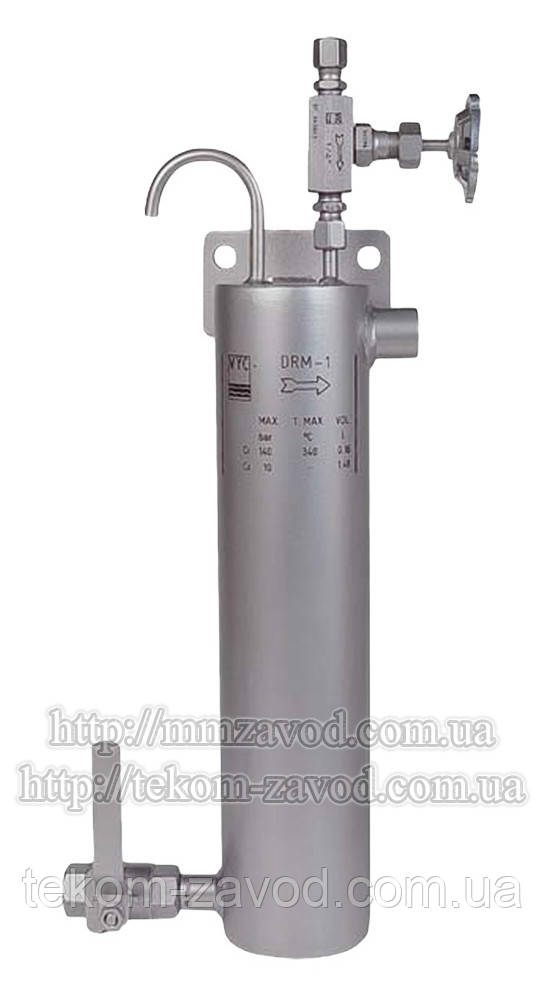

Охолоджувачі відбору проб води та пари (в корпусі 108 мм)

Холодильник відбору проб (охолоджувач відбору проб) пара і води призначений для охолодження відбираються для хімічного аналізу проб пари або води до температури 40 °С відповідно до ОСТ108.030.04-80. Монастирищенський завод котельного обладнання пропонує одноточковий та двоточковий холодильник відбору проб (іноді називають охолоджувач відбору проб води та пари).

Корпус охолоджувача відбору проб виконаний з вуглецевої сталі (на замовлення корпус охолоджувача відбору проб може бути виконаний з нержавіючої сталі), теплообмінні труби холодильника відбору проб виконані з нержавіючої сталі 12Х18Н10Т.

Охолоджувач відбору проб води та пари приєднується до магістралі з охолоджувальною водою і до пробовідбірних ліній. Лінії відбору проб пари і води повинні бути обладнані запірними вентилями. Робота охолоджувача відбору проб, тобто відбір проб, може бути безперервною або епізодичною. У разі епізодичного відбору проб з охолоджувача відбору проб необхідно попередньо з метою чистоти зробити протягом 3-5 хвилин продування пробовідбірного пристрою з витратою в 2-5 разів більше звичайного.

Встановлення та обв'язування холодильника відбору проб води та пари повинні забезпечувати можливість огляду та ремонту. Холодильник відбору проб (охолоджувач відбору проб) приєднується в кінці пробовідбірної лінії. Якщо пробовідбірних точок багато, то потрібно змонтувати централізований пробовідбірний щит. Він може бути розбірної і нерозбірної конструкції з загальним зливом в колектор. При цьому холодильники відбору проб води і пари (охолоджувач відбору проб води і пари) встановлюються вертикально в один ряд на висоті, зручній для відбору проб і жорстко закріплюються. Патрубки корпусів холодильників відбору проб води та пари приєднуються до магістралі з охолоджувальною водою, змійовики холодильника підключаються до пробовідбірних ліній. Одночасно необхідно встановити по два вентилі на пробовідбірній лінії і на патрубках з охолоджувальною водою (один - запірний, інший - дроселюючий). Для охолоджуваного середовища та охолоджувальної води передбачити дренажний колектор.

Для охолодження проби використовується вода, що охолоджує, з розрахунковою температурою не більше +25°С. Вміст завислих речовин в охолодній воді не більше 5 мг/кг, карбоната жорсткість не більше 3,0 мг-екв/кг, сухий залишок не більше 1000 мг/кг. Допускається використання води при великих концентраціях зазначених речовин, проте при цьому повинна бути передбачена можливість проведення періодичного реагентного очищення поверхонь холодильника.

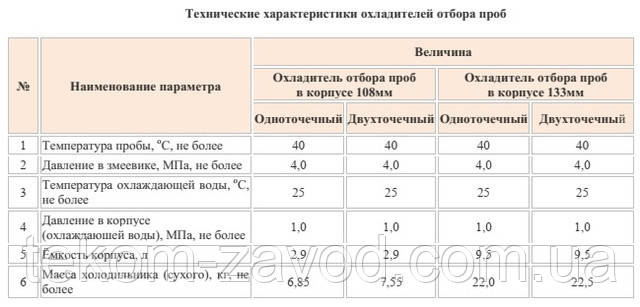

Регулюванням запірних і дроселюючих вентилів необхідно домогтися необхідних параметрів середовища, що відбирається для проб. Підігріту в холодильниках відбору проб води і пари сиру воду можна використовувати потім на хімічному водоочищенні. Пробовідбірні лінії мають бути якомога коротшими. За продуктивністю холодильник відбору проб води та пари розрахований на витрату перегрітої пари з параметрами р = 25 МПа (255 кгс/см.), t = 540 ° С на одну нитку в кількості 25 кг/год. При необхідності збільшення витрати проби або глибшого її охолодження відбір проби для визначення питомої електропровідності, рН та інших показників, рекомендується установка послідовно двох холодильників.

Повний призначений термін служби охолоджувача відбору проб води та пари – 20 років.
