Підігрівач мережної води ПСВ-63-7-15

Монастирищенський завод котельного обладнання  виготовляє підігрівачі мережної води (ПСВ), які встановлюються у схемі теплопостачання та призначені для підігріву мережевої води на теплових електростанціях парою з відборів турбін, а в опалювально-виробничих та опалювальних котельнях – парою котлів низького тиску.

Модифікації

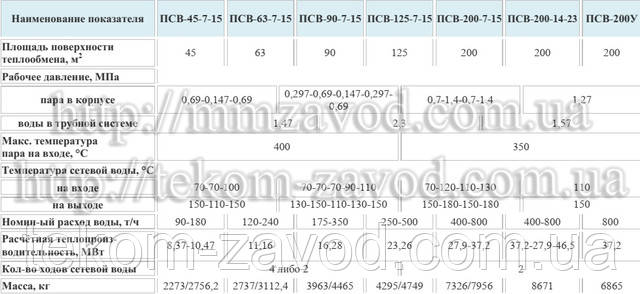

Приклад умовного позначення: підігрівач мережі вертикальний, поверхнею теплообміну 125 м²; робочим (надлишковим) тиском у паровому просторі 7 кгс/см², робочим (надлишковим) тиском води в трубній системі 15 кгс/см² – підігрівач ПСВ-125-7-15. За бажанням замовника можливе виготовлення трубних систем підігрівачів із легованих сталей, виготовлення підігрівачів із нижнім фланцевим роз'ємом та без анкерних зв'язків. Приймаються заявки на виготовлення трубних систем для підігрівачів, виготовлених Монастирищенським заводом котельного обладнання.

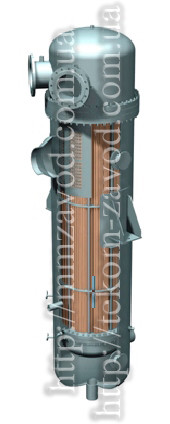

Підігрівач мережної води є кожухотрубним теплообмінником вертикального типу, основними вузлами якого є: корпус, трубна система, верхня і нижня (плаваюча) водяні камери. Складання вузлів здійснюється за допомогою фланцевого з'єднання, що забезпечує можливість їх профілактичного огляду та ремонту. Корпус підігрівача складається з циліндричної обічайки, еліптичного днища та фланця для з'єднання з трубною системою. У верхній частині обичайки корпусу встановлений патрубок підведення пари, а нижче розташовуються: патрубок підведення конденсату, патрубок відсмоктування повітря, муфти для підключення вказівника рівня, а також патрубок для підключення датчика регулятора рівня. У днищі встановлено патрубок виходу конденсату пари та патрубок для регулятора рівня.

Трубна система складається з верхньої та нижньої трубних дощок, каркасних труб, прямих теплообмінних труб, кінці яких розвальцьовані у трубних дошках. На верхній трубній дошці передбачено встановлення повітряного клапана для відведення повітря з корпусу при гідровипробуванні та клапана для зливу води з верхньої водяної камери.

Верхня водяна камера складається з циліндричної обічайки, еліптичного днища та фланця для з'єднання з трубною системою, патрубків підведення та відведення мережної води. Внутрішній об'єм камери розділений перегородками на відсіки, завдяки яким мережна вода робить необхідну кількість ходів. У верхній частині днища встановлено муфту повітряного клапана для відведення повітря із трубної системи при гідровипробуванні. Нижня водяна камера складається з еліптичного днища та фланця для з'єднання з трубною системою. Внутрішній об'єм камери за чотирьох ходах мережної води розділений перегородкою. У днищі встановлено муфту для зливу води.

У підігрівачі мережева вода рухається теплообмінними трубками, а пар, що гріє, надходить через пароподводящий патрубок в міжтрубний простір. Конденсат пари стікає в нижню частину корпусу і відводиться з підігрівача через регулюючий клапан, керований автоматичним електронним пристроєм. Апаратура автоматичного регулювання рівня конденсату підтримує нормальний рівень конденсату в корпусі, випускає надлишок конденсату дренажну мережу і перешкоджає виходу пари з корпусу. Гази, що накопичуються в підігрівачі неконденсуються, відводяться через патрубок на корпусі.
