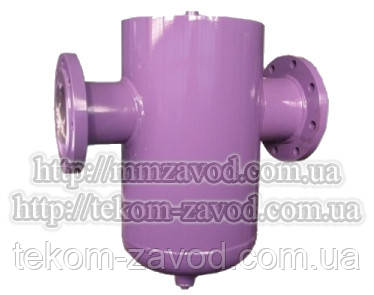

Грязевик вертикальний ГВ серії ТС-567

"Монастирищенський завод котельного обладнання" пропонує грязевик теплових пунктів (абонентський) серії ТС-569, який застосовується в котельних, теплових пунктах, вузлах введення будівель, а також вузлах обліку (теплові, водомірні та елеваторні УТЕ), який призначений для великих та середніх зважених частинок у трубопроводах водо та теплопостачання.

Грязевик є вузол розширення трубопроводу зі зміною напрямку потоку води та фільтрацією її спеціальною сіткою. Під сіткою відбувається відсікання, випадання в осад і накопичення великих і середніх завислих частинок. Робота грязевика полягає в прийомі вихідної води, фільтруванні її від середніх і великих зважених частинок, відведенні очищеної води і періодичному очищенні нижньої частини корпусу від бруду.

Умовою нормальної роботи грязевика є поступове наростання гідравлічного опору в грязьовику за показаннями приладів лінії трубопроводу до і після грязьовика. Робоча температура даного грязьовика до 200 С.

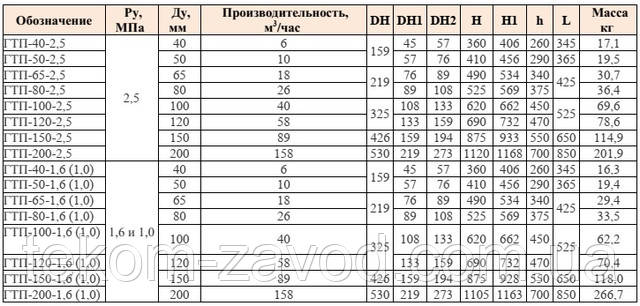

Креслення та технічні характеристики

Мал. 1. Грязевики теплових пунктів ГТП (абонентські)

1 – Корпус; 2 – Фільтр; 3 – Корок; 4 - Прокладка; 5-12 - Прокладки за ГОСТ 15180-70

Грязевик встановлюється на лінії трубопроводу за допомогою фланцевих з'єднань. Встановлення та обв'язування грязевика має бути здійснено таким чином, щоб забезпечувалася можливість огляду, ремонту, очищення як з внутрішнього, так і з зовнішнього боку. Підвідний та відвідний трубопровід повинні бути розвантажені. Після установки грязь необхідно провести його гідравлічне випробування разом з опресуванням всього трубопроводу. Після опресування лінії та гідравлічного випробування грязьовика та трубопроводу, проводиться промивка лінії. Після промивання лінії трубопроводу, грязь слід відключити, виконати очищення окалини та іншого механічного сміття з грязь через штуцер (технологічний лючок), після чого знову включити в роботу на постійно.

Основним завданням експлуатації грязьовиків є забезпечення безперебійної та безаварійної роботи виробу з розрахунковими параметрами протягом усього терміну експлуатації. Експлуатація грязьовиків повинна виконуватись відповідно до «Правил безпечної експлуатації трубопроводів пари та гарячої води».

Грязевик повинен перебувати під наглядом обслуговуючого персоналу. У процесі експлуатації потрібно контролювати гідравлічний опір грязьовика за показаннями манометрів (або диференціального манометра) на лінії трубопроводу до та після грязьовика. У міру накопичення бруду в піддоні грязьовика та забивання сітки окалиною або іншими завислими частинками, зростає гідравлічний опір апарату. У разі перевищення значення опору, зазначеного в паспорті, необхідно відключити грязь і зробити очищення його від бруду і відкладень, що накопичився, а так само промити сітку через штуцер (муфту) в нижній частині корпусу. Огляд та очищення внутрішньої поверхні корпусу грязьовика, а також заміна паронітових прокладок повинні проводитися не рідше одного разу на 2-3 роки під час зупинки грязьовика.

Грязевик повинен піддаватися технічному огляду після монтажу, до пуску в роботу, періодично в процесі експлуатації. Після монтажу перед пуском у роботу при виконанні вимог щодо умов та термінів зберігання необхідно проводити тільки зовнішній огляд грязьовика та гідравлічне випробування. Перед внутрішнім оглядом і гідравлічним випробуванням грязьовик слід відключити, охолодити, звільнити від робочого середовища, що його заповнює.
